智能激光3D投影系统
来源:本站
2021-10-26 11:15:45
成果简介

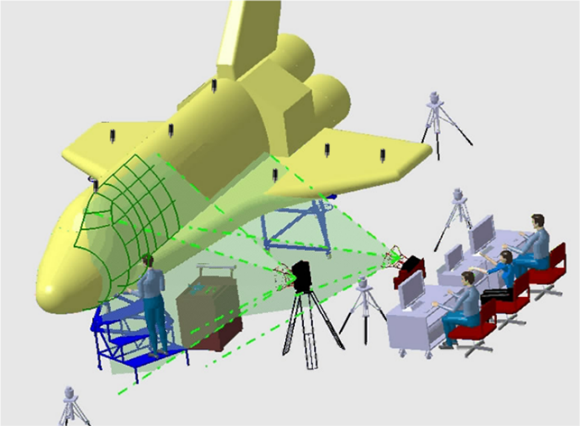

智能激光3D投影系统是一种应用于现代化工业生产及数字化装配的高精度辅助定位系统。主要由iGPS测量网络系统和激光3D投影系统组成。主要功能是将数字化测量与装配有机结合，把CAD数模以激光束轮廓线的形式按照1:1的比例，精确地投影成像到工作面上并实时动态监控投影定位精度，完成安装定位引导工作。
主要技术指标
投影定位精度：0.38mm(5.1m× 5.1m )，0.76mm (9.1m× 9.1m )；
动态跟踪定位精度：0.12mm ( 10m× 10m )，0.25mm (39m× 39m )；
跟踪覆盖空间：水平290°，垂直30°。
应用范围
主要应用于航空航天复合材料的切割和铺叠、飞机管路系统件安装定位、机械部件或结构部件的装配、电缆接线预成束和管路铺设等装配制造领域。
